冷庫改造單機雙級螺桿機壓縮機

單機雙級螺桿機壓縮機

一、結構

單機雙級螺桿壓縮機是由兩對轉子組裝在一個機體內完成兩級壓縮。

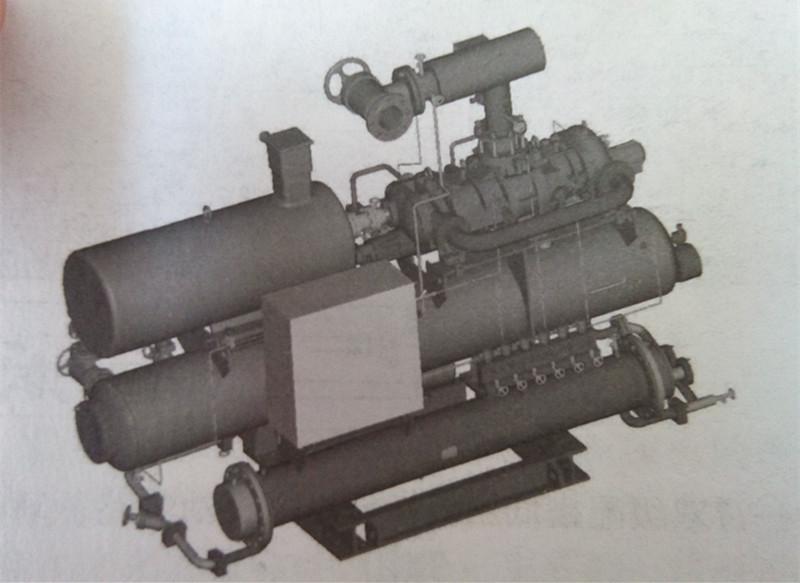

            圖4-78   單機雙級螺桿機壓縮機

機組的主要部件有：雙級壓縮機、油分離器、油冷卻器、油泵、油壓調節閥、吸氣過濾器、油過濾器、吸氣止回閥、排氣止回閥、中間冷卻器、電控、主電機和聯軸器等。

  雙級螺桿壓縮機結構如圖，轉子分為高、低壓兩部分，轉子之間用內部聯軸器連接，用一臺電機驅動.
